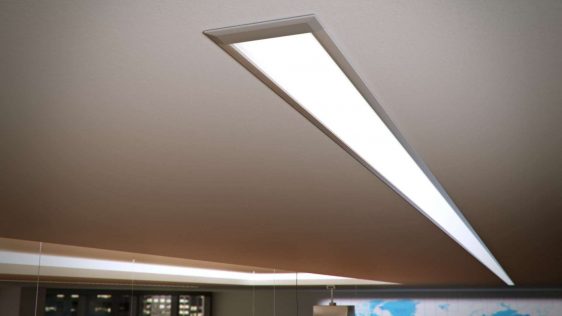

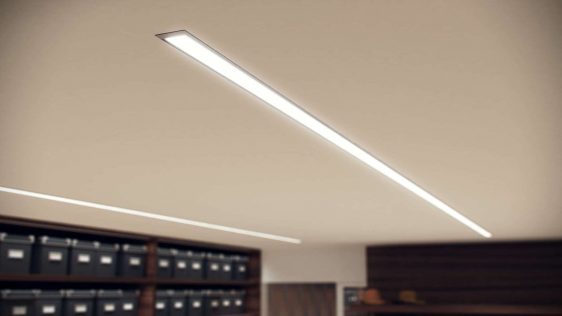

LUMINES INSO is een architecturaal profiel, ontworpen voor het monteren van drie parallel geplaatste LED-strips. Het creëert een brede lichtbron, ideaal voor gebruik in kantoren en winkels. Dit profiel is perfect voor ongebruikelijke wandmontage in ruimtes.
Kleuropties
- Geanodiseerd zilver
- Gelakt wit (RAL9016)
- Gelakt zwart (RAL9005 mat)
Montagemogelijkheden
- In een gefreesde groef gedrukt
- Montagelijm
- Montageveren
Afdekkingen (diffusers)
WIDE:
- Transparant (PMMA/PC)
- Bevroren (PMMA/PC)
- Melk (PMMA/PC)
- Melkmat (PMMA)
PRISMATIC PC:
- Transparant (PC)
Alle afdekkingen worden vanaf de bovenzijde gemonteerd en vastgeklikt.
LUMINES Raster WIDE Cover
Eindkappen
- Aluminium of kunststof eindkappen zonder gat, in 4 kleuren (wit, zilver, grijs, zwart)
Overige accessoires
- Rechte connector
- Hoekconnector 90°
- Hoekconnector dwars
- Hoekconnector 120°
- Montageveren
Beschikbare lengtes: 1000 mm, 2020 mm, 3000 mm

Montagehandleiding voor INSO-profiel met WIDE afdekking en montagelijm in een gefreesde groef

Eindresultaat van de montage van INSO-profiel met WIDE afdekking en montagelijm in een gefreesde groef

Eindresultaat van de montage van INSO-profiel met WIDE afdekking, tussen twee gipsplaten met montageveren

Montageschema voor het verlichtingssysteem met INSO-profiel en (1) LED-voeding, (2) MODI-montageprofiel

Verbinding van INSO-profielen binnen een gefreesde groef onder een hoek van 90°

Montageschema voor het verlichtingssysteem met INSO-profiel en (1) WIDE afdekking, (2) drie LED-strips, (3) eindkappen, (4) montageschroeven voor eindkappen
